Обзор SilverStone Raven 2

Создание корпусов для компьютеров чем-то похоже на строительство жилых зданий. Как добротный дом, построенный из качественных материалов, способен простоять много лет, радуя своих владельцев комфортными условиями проживания, так и качественный корпус может долго служить своему хозяину, сохраняя "здоровье" установленных в него комплектующих. Множество компаний старается преуспеть в создании по-настоящему продуманных, качественных решений, и одна из них - SilverStone Technology. Еще в позапрошлом году компания вывела на рынок свой первый Hi-End-корпус, отличающийся от прочих решений нестандартным размещением материнской платы. Тогда SilverStone заявила о том, что столь оригинальный подход к расположению компонентов внутри корпуса положительным образом скажется на эффективности их охлаждения. Продолжая славные традиции, компания выпускает очередную Hi-End-новинку - корпус SilverStone Raven 2, о котором и пойдет речь в этой статье.

Упаковка, как и подобает Hi-End-решению, представляет собой большую коробку из плотного картона со строгим черно-белым оформлением. Находящийся внутри корпус обернут белой пористой тканью и закреплен в пенопластовых "тисках", чтобы избежать повреждений при транспортировке. Выпускаем "ворона" на волю:


Дизайн корпуса SilverStone Raven 2 довольно строг, можно даже сказать суров и аскетичен. Прозрачное окно расположено на правой боковой стенке корпуса, что совершенно нетипично, но это объясняется нестандартным расположением компонентов внутри Raven 2.

На передней панели, кроме логотипа "Raven" и восьми пятидюймовых отсеков, закрытых заглушками, нет ни кнопок, ни каких-либо дополнительных элементов декора, что придется по вкусу сторонникам строгих решений, не любящим излишеств.

Кнопки Power и Reset, а также два разъема для подключения USB-устройств и наушников с микрофоном, располагаются на верхней панели корпуса. Кнопки нажимаются легко, ход их мягкий, нажатие сопровождается характерным щелчком.

После включения питания компьютера пластиковые "крылья" на лицевой панели корпуса начинают светиться мягким синим цветом.

Материнская плата устанавливается в корпус SilverStone Raven 2 нестандартно, поэтому ее задняя панель и разъемы установленных карт расширения ориентированы вверх. Пластиковая крышка с сетчатыми "окнами" надежно защищает их от попадания не слишком мелкого мусора или каких-либо случайно упавших вещей, но от попадания жидкости металлическая сетка вряд ли убережет, поэтому кофе рядом с корпусом Raven 2 лучше не пить.

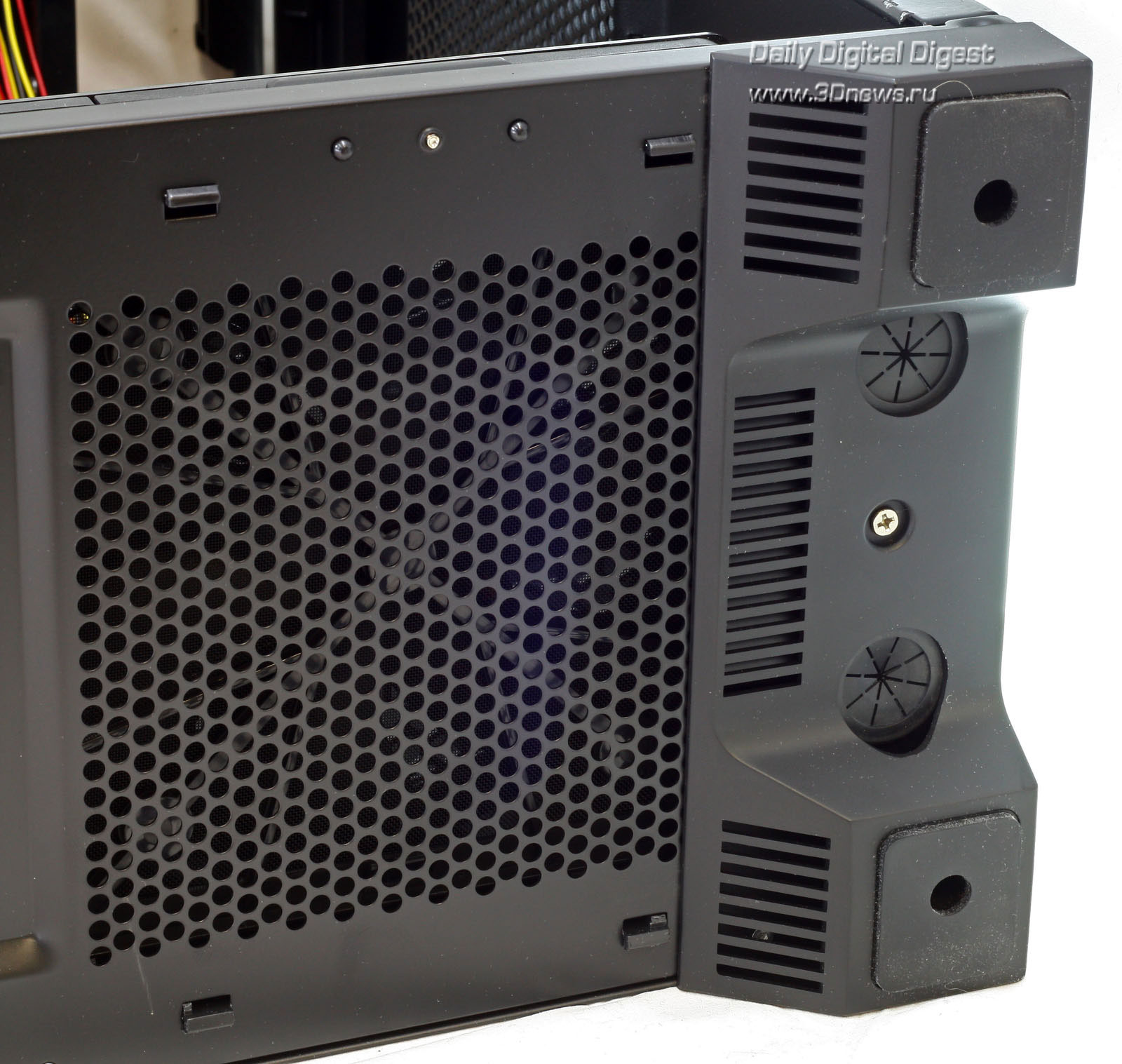

Производитель предусмотрел возможность установки в корпус трехсекционного радиатора системы жидкостного охлаждения, что очень удобно. Однако если резервуар с жидкостью не удастся разместить внутри системного блока, придется выводить шланги наружу. Инженеры SilverStone предусмотрели и это, на днище корпуса есть два соответствующих отверстия, закрытые резиновыми манжетами.

В комплект SilverStone Raven 2 входят следующие компоненты и аксессуары:

• инструкция по сборке SilverStone Raven 2 (на русском языке);
• упаковка с крепежными винтами;
• крепежная пластина для 2,5"устройств, в том числе и для SSD;
• переходник для установки 3,5" устройств в 5,25" отсек;
• переходник для подключения трех корпусных вентиляторов от одного Molex;
• крепления для установки 3-секционного радиатора СЖО;
• заглушка для отсека 5,25" с вырезом;
• пластиковый фиксатор и ремень для фиксации БП;
• набор пластиковых стяжек для фиксации проводов внутри корпуса.

Пришла пора заглянуть внутрь стального "ворона".

Демонтируем верхнюю крышку. Снимается она, кстати, довольно удобно - не нужно ничего откручивать, достаточно просто потянуть ее вверх.

Рядом со 120-мм вентилятором, выводящим теплый воздух за пределы корпуса, расположились три переключателя скорости вращения 180-мм кулеров, установленных внутри SilverStone Raven 2.

Откручиваем четыре барашковых винта, открываем боковые стенки - и вот корпус готов к осмотру и установке комплектующих. В процессе демонтажа крышки и боковых стенок Raven 2 выяснилось, что поверхности корпуса очень маркие и быстро собирают отпечатки пальцев.
В нижней части Raven 2 расположены три 180-мм вентилятора, которые забирают воздух из-под днища корпуса и охлаждают потоком холодного воздуха не только материнскую плату со всеми комплектующими, но и жесткие диски. За отвод тепла наружу отвечает 120-мм вентилятор, расположенный в верхней части Raven 2. По замыслу разработчиков, три 180-мм вентилятора должны создавать довольно сильное воздушное давление внутри корпуса, а благодаря естественному стремлению теплого воздуха подниматься вверх, задача вывода тепла за пределы корпуса еще больше упрощается. Именно в расчете на это инженеры SilverStone и изменили ориентацию материнской платы внутри корпуса.



Даже в самом чистом помещении найдутся частицы пыли. Именно от них и защищают специальные пылевые фильтры, три из которых расположены прямо под 180-мм вентиляторами, еще один - на задней панели корпуса, прямо за блоком питания. Надо сказать, что снимаются фильтры настолько удобно, насколько это вообще возможно.



Приступаем к сборке компьютера. Конечно, все начинают монтаж оборудования по-разному, но в данном случае порядок установки компонентов важен. Дело в том, что из-за особенностей конструкции сначала необходимо ставить корзину с жесткими дисками и только потом устанавливать все остальные компоненты. В противном случае вы рискуете либо повредить материнскую плату, либо попросту не сможете установить корзину HDD.


Корзина с жесткими дисками крепится к корпусу при помощи барашковых винтов, что довольно удобно. Однако в нашем случае винты закручивались и выкручивались очень туго, поэтому плотно зафиксировать корзину без отвертки никак не получалось.


Жесткие диски устанавливаются в корзину вертикально. Благодаря резиновым держателям, вибрация накопителей практически полностью гасится, что положительно сказывается как на условиях их работы, так и акустическом комфорте пользователя.


Установка устройств типоразмером 5,25" имеет свои особенности. Самый верхний отсек лучше не использовать для монтажа DVD-приводов, поскольку SATA-кабель наверняка упрется в каркас корпуса. Вместо привода туда можно установить, например, панель контроля за скоростью вращения вентиляторов.

Четырех отсека, начиная со второго сверху, снабжены специальными защелками, поэтому привод фиксируется без использования винтов и был установлен за считанные секунды.

Теперь приступаем к сборке остальных комплектующих. Установка материнской платы в корпус прошла быстро и без каких-либо осложнений. По субъективным ощущениям автора, оригинальность конструкции Raven 2 пошла на пользу удобству установки основных компонентов системы. На панели выводов корпуса есть дополнительный слот для установки панелей расширения, например, планки с USB-разъемами.
К сожалению, в процессе сборки был выявлен еще один потенциальный недостаток корпуса. Если кабели питания, отходящие от вашего БП, коротки, то могут быть проблемы с подключением жестких дисков или DVD-приводов, поскольку блок питания располагается вертикально, а глубина корпуса достаточно велика. В нашем случае так и получилось. Впрочем, кабель питания все-таки дотянулся для привода, но мы настоятельно не рекомендуем держать провода внатяжку при постоянном использовании.



После сборки системы остается только подключить все необходимые провода. Проблем с размещением кабелей у нас не возникло, разве только антенну PCI Wi-Fi-адаптера пришлось немного наклонить, чтобы защитная крышка закрылась плотно. Отметим, что если своевременно не позаботиться о выводе удлинителей USB, потом для подключения какого-либо устройства придется каждый раз открывать верхнюю крышку корпуса.

Методика тестирования

Конфигурация тестового стенда:

Материнская плата	Gigabyte MA-790GP-DS4
Процессор	AMD Phenom II X4 940 @ 3.0 ГГц
Оперативная память	2x1024 Мб Corsair Dominator
Жесткий диск	Samsung SpinPoint SP750б 750 Гб
Видеокарта	AMD Radeon HD 5870
Система охлаждения CPU	Titan FENRIR
Блок питания	Hyper 800 Вт

Программы, использовавшиеся для контроля температур:

• AMD OverDrive (температура CPU, GPU, MB);
• GPU-Z (Контроль температуры GPU);
• HD Tune Pro (Температура HDD).

Режимы тестирования:
Офисный режим. Запускались несложные офисные приложения, такие как браузер, программы из пакета Microsoft Office, музыкальные проигрыватели, затем снимались показатели температур.
Мультимедиа-режим. Для этого режима мы использовали следующие тестовые пакеты:

• FarCry 2 DirectX 10 Benchmark (1920x1200, 4xAA/16xAF), 10 циклов;
• WinRAR x64 3.90 Int. Benchmark. Продолжительность около 30 минут.

По результатам тестирования в этих пакетах выбирались наибольшие полученные значения.
Максимальная нагрузка на CPU. Нагрузка создавалась посредством утилиты OCCT 3.0.1 в режиме LinX x64, тест длился 1 час.
Максимальная нагрузка на GPU. Нагрузка создавалась при помощи утилиты FurMark в режиме Extreme Stability Test (1920x1200, 8xAA 16xAF), тестирование не прекращалось до момента установления максимальной постоянной температуры GPU.
Вначале посмотрим, как используемый тестовый стенд охлаждается в закрытом корпусе и на открытом стенде с активным охлаждением CPU. Вентиляторы в корпусе работали в режим высокой производительности.

Судя по результатам, SilverStone Raven 2 справляется с охлаждением системы несколько лучше, чем открытый стенд. Особенно это заметно, если взглянуть на показатели температуры GPU и HDD в режиме мультимедиа. Мы намерено не стали включать в итоговые таблицы результаты, полученные с минимальной скоростью вращения корпусных вентиляторов. Дело в том, что разница с данными, полученными в режиме высокой производительности, составляет максимум 1-2 градуса и, в целом, не меняет общую картину.
Мечта многих пользователей - пассивное охлаждение CPU. Кто из нас не хочет избавиться от одного из источников шума? Мы сняли 120-мм вентилятор с кулера Titan FENRIR и провели тестирование в данном режиме. Вот что у нас вышло:

Итак, на открытом стенде, даже в офисном режиме, система с выключенным процессорным вентилятором не может функционировать стабильно даже в номинале. Именно поэтому на графике отсутствуют показатели температуры во всех остальных режимах. Обратите внимание на тот факт, что та же система, собранная в корпусе SilverStone Raven 2, прошла все тесты без проблем. Более того, даже самый тяжелый для CPU режим не смог лишить систему стабильности. Отличный результат!

Выводы
Знакомство с корпусом SilverStone Raven 2 произвело на нас весьма неоднозначное впечатление. С одной стороны, корпус обладает рядом несомненных достоинств, как то хорошая эффективность охлаждения, качественные материалы, хорошая комплектация и широкие возможности расширения. C другой стороны, у Raven 2 есть ряд весьма специфических особенностей, которые придется обходить. Для корпуса такого класса наличие подобных недоработок выглядит, мягко говоря, странно. Тем не менее, если вы решили купить Raven 2 и обратили внимание на описанные нами нюансы сборки, то проблем с SilverStone Raven 2 у вас быть не должно.
