Инфо Nodebox - визуализация

С сайта программы возьмем ее описание «Nodebox программа, которая позволяет создавать 2D визуализацию (статичную, анимированную и интерактивную) с помощью языка программирования Python и, в последствии, экспортировать ее в форматы PDF и QuickTime». Программа абсолютна бесплатна, отлично документирована. Есть множество уроков «от простого к сложному». Единственный минус — она только на Mac. Давайте её уже скачаем и посмотрим, чем она может удивить нас

Открываем смотрим интерфейс. Как и ожидалось чистый минимал, как в Processing.

Конечно, весь смак программы в языке, код в разы будет меньше чем в том же процессинге со своей явой. К примеру, рисуем круг:
size (100, 100) #Задаем размеры фона
fill(0.2) #Делаем заливку кругу
oval(10, 20, 40, 40) #Круг
А благодря подключаемым плагинам, мы можем реально разогнать его. Хотелось бы привести самые популярные плагины.

SVG


Из названия, я думаю, сразу понятно становиться, что плагин позволяет подгружать в код SVG-файлы. На уровне кода можно менять цвета, прозрачность, работать с кривыми и точками. Хочу на примере того как я рисовал флаер, показать как он работает. Была задача нарисовать флаер для вечеринки с тематикой Лондона. Идем в гугл ищем картинки, которые ассоциируются с Лондоном. Все это дело кидаем в иллюстратор, переводим в вектор и сохраняем в SVG.

Далее мне надо было простой рандомный разброс по «холсту». К сожалению, исходников тех не сохранилось и поэтому я покажу простой код, на основе примеров.

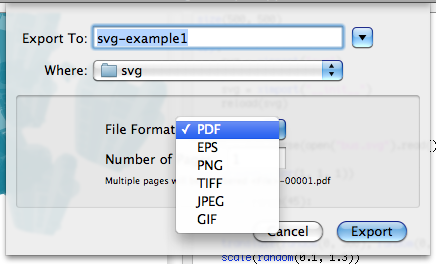

Далее наигравшись с рандомом и выбрав нужный вариант, экспортируем это в нужный нам формат. Nodebox не одним PDF един

Я выбираю EPS, кидаю в люстру и уже там разгрупировав могучую кучку объектов могу рулить отдельными объектами. В итоге проведя со всем изображениями такие манипуляции я получил вот такой флаер.

Вообщем очень нужный и важный плагин, заинтересовались? Прошу сюда.

Core Image


Самый мощный плагин, я считаю. Так сказать Adobe® Photoshop®™ (вынужден его так называть в свете последних событий командной строкой. Плагин позволяет производить различные манипуляции с изображениями, почти все фильтры фотожопа можно реализовать с помощью этого плагина. Сие чудо работает через Core Image, а значит на аппаратном ускорении. Плагин позволяет создавать слои, а если сохранить в TIFF соответсвенно сохранится иерархия. Может регулировать яркость, контраст, насыщение. Работает со смешиванием в слоях. Пример применения фильтра Triangle Tile (всего 2 строки!):

l = c.append("lily.tif")
l.filter("triangletile", dx=-30, dy=-30, width=40)
Очень много чего умеет, тут можно скачать и почитать подробней.

Supershape


Плагин, позволяющий, реализовать формулы суперформ Johan Gielis. Можно к примеру написать хабр вот так:

Или санимировать суперформу:


Вообщем там куча плагинов и они еще добавляются. Жаль программа не получила широкого резонанса, коммюнити слабое. Приведу пример пары иллюстраций созданных в Nodebox, все остальное тут:




Вот как-то так. А теперь бонус!

Nodebox 2



Программа пока находится в бета-тестировании. В программе изменилась сама модель написания. Теперь это работа с модулями. Пока не ясно, что именно будет реализованно в программе. Самый приятный момент, что программа теперь идет на винде и чуть-чуть на линуксе Давайте на примере урока попробуем понять как теперь с ней работать.

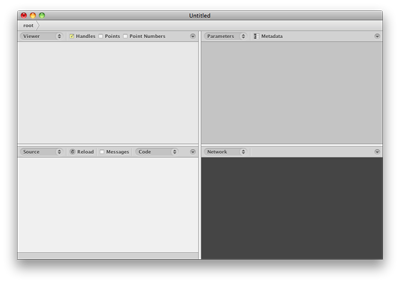

При создании проекта мы видим чистый интерфейс

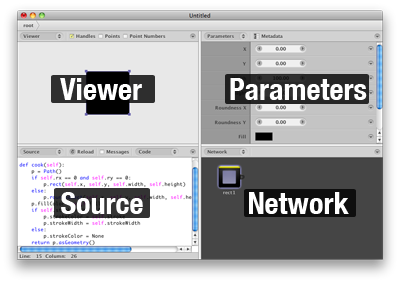

Окна распределяются следующим образом


Правой кнопкой щелкаем на поле Network

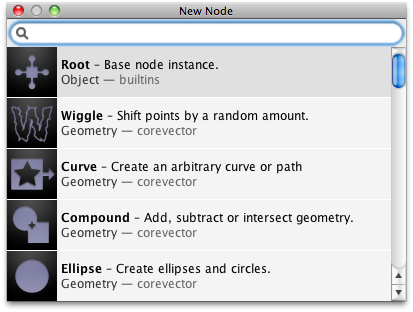

Выбираем из меню New node




Ищем Rect в списке и добавляем его. Теперь он на сцене, мы можем менять его параметры



Следующим шагом добавляем модуль Wiggle, и соединяем Rect c Wiggle.



Теперь мы можем наблюдать следующее (смотря кто как эксперементирует)

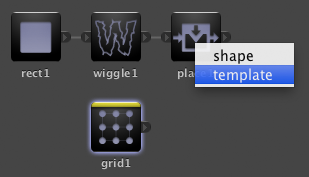

Дальше добавляем Place, это как бы рендер то что на выходе получиться. При присоединение к этому модулю, он спрашивает вас в качестве чего подцепить к нему, надо выбирать Shape ибо мы добавляем фигуру.



Добавляем модуль Grid, когда соединяем, выбираем Template, как бы шаблон для рендера.



И в итоге на выходе имеем PROFIT!



Проект опен-сорс, проект интересный, коммьюнити по-тихому собирается. Интересно будет увидеть мастистых программистов на питоне с их экспериментами. Ссылка на скачивание, вот
